스쿨존 시간제 가변속도 표지판

School Zone Time-based Variable Speed Limit Sign (MS-9900 VSL / MS-6600 VSL)

등·하교 시간에는 30, 그 밖의 시간에는 맞는 속도로

어린이보호구역의 제한속도를 시간대에 맞춰 자동으로 바꿔 표시하는 풀컬러 LED 가변속도 표지판입니다. 등교·야간 시각, 주말·공휴일, 방학을 표지판이 스스로 판단해 운영하고, LTE 원격관리 웹에서 현장 방문 없이 설정을 바꾸고 상태를 확인합니다. 표지판이 어떤 속도를 표출했는지는 서버에 기록으로 남아 단속 민원에 근거를 가지고 답할 수 있습니다.

시간대별 자동 전환주말·공휴일·방학 자동LTE 원격관리표출 기록 보관GPS 시각 동기

■ 홍보영상 / Video

■ 현 문제점과 도입 필요성

현 문제점

종일 같은 속도로 단속

어린이 통행이 없는 심야에도 30km/h 상시 단속이 이어집니다.

속도 변경을 알기 어려움

시범운영에서 속도를 낮춘 등교 시간의 준수율이 91.8% → 32.9%로 떨어졌습니다.

표출 근거 부재

어떤 속도를 표출했는지 기록이 없어 단속 민원에 답하기 어렵습니다.

도입 필요성

시간제 속도제한 시행

2023년 9월부터 시간대별로 제한속도를 달리 운영하는 제도가 시행됐고, 2026년에는 적용 구간이 전국으로 확대되고 있습니다.

국민 75%가 찬성

심야 속도를 올린 시범 구간은 준수율이 43.5% → 92.8%로 올랐습니다.

정확한 표출과 기록

속도를 제때 정확히 바꿔 표시하고, 그 기록을 남기는 장비가 필요합니다.

2026년 어린이보호구역 '시간제 속도제한' 확대

심야 시간 등에 30km/h 제한을 높이는 시간제 속도제한을 26년 연말까지 전국 160여 곳으로 늘리고, 대상도 편도 2차로 이상 도로에서 1차로 이상 도로로 넓힙니다. 운영 시간은 21시~7시 사이에서 조절할 수 있습니다.

출처: 경찰청 보도자료(2023. 8. 30.) · 도로교통공단 시범운영 효과분석 및 설문조사(800명) · KBS 뉴스(2026. 8. 27.) · YTN(2026. 8.)

■ 시스템 특징

01 시간대별 자동 전환

등교 시간에는 30, 야간에는 50으로 표지판이 스스로 바뀝니다. 주말·공휴일·방학도 자동으로 반영합니다.

02 잘못된 속도 차단

시각을 믿을 수 없는 상황에서는 항상 등교 속도(30)만 표출해 단속 민원의 원인을 만들지 않습니다.

03 LTE 원격관리

웹 화면에서 속도·시각·방학을 설정하고 현재 상태를 확인합니다. 현장 방문 없이 바꿀 수 있습니다.

04 표출 기록 보관

표지판이 어떤 속도를 표출했는지 서버가 모두 저장하고, 기록이 바뀌지 않았는지 검증합니다.

■ 표지판 표시 화면 / 운영 방식

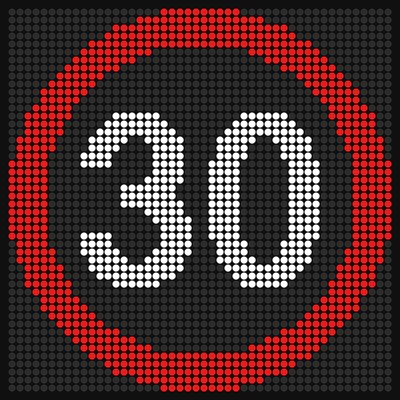

등교 시간 (기본 30) 20 · 30 · 40 중 선택

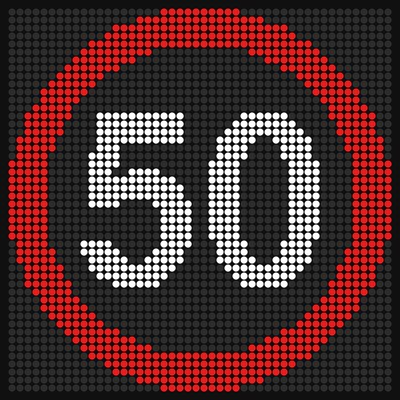

야간 (기본 50) 40 ~ 80 중 선택

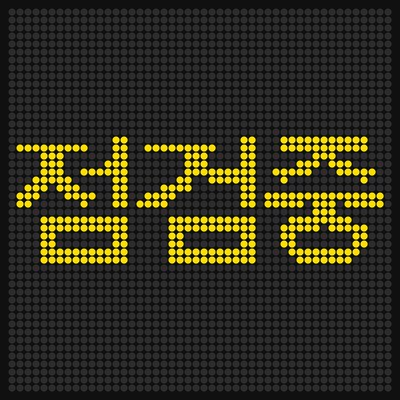

점검중 설치·점검 때 황색으로 표시

상황	표지판 표시	설정
평일, 등교 시각 ~ 야간 시각	등교 속도 (기본 30)	20·30·40 선택, 기본 07시 ~ 23시
평일, 야간 시각 ~ 다음 날 등교 시각	야간 속도 (기본 50)	40 ~ 80 선택
토·일요일, 공휴일	종일 야간 속도	주말 적용을 켠 경우
방학 기간	종일 야간 속도	방학 적용을 켠 경우
설치·점검 중	"점검중" 황색 표시	속도를 점검중으로 설정
시각을 믿을 수 없을 때	등교 속도 고정	자동 (안전 설계)

※ 속도가 바뀌면 1분 동안 1초 간격으로 깜빡여 운전자에게 예고한 뒤 고정됩니다. 등교·야간 속도와 시각, 주말·방학 적용 여부는 웹과 현장 제어기 LCD 양쪽에서 설정할 수 있습니다.

■ System Flowchart

LED 표지판

풀컬러 LED 보드
적색 원 + 백색 속도

⇄

표지판 제어기

터치 LCD · GPS
조도센서 · LTE-M 모뎀
시간표·밝기 자체 판단

⇄LTE-M

관리 서버

표지판 수신 서버
관리 웹
표출 기록 저장

⇄

관리자

웹 브라우저로
설정·확인
(PC · Mobile)

NEIS 학사일정
학교별 방학 기간

공공데이터포털
공휴일·대체공휴일

통신이 끊겨도 표지판은 저장된 설정으로 스스로 운영을 계속합니다.

■ 설치 형태 / Installation

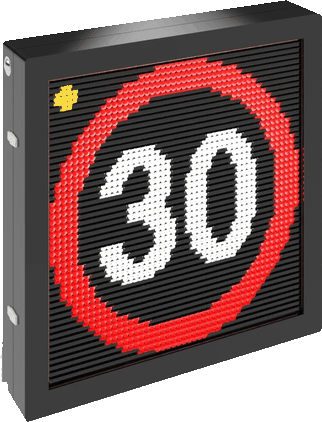

1. LED 표지판

900×900 / 600×600 풀컬러 LED 표지판에 시간대별 제한속도를 표시합니다.

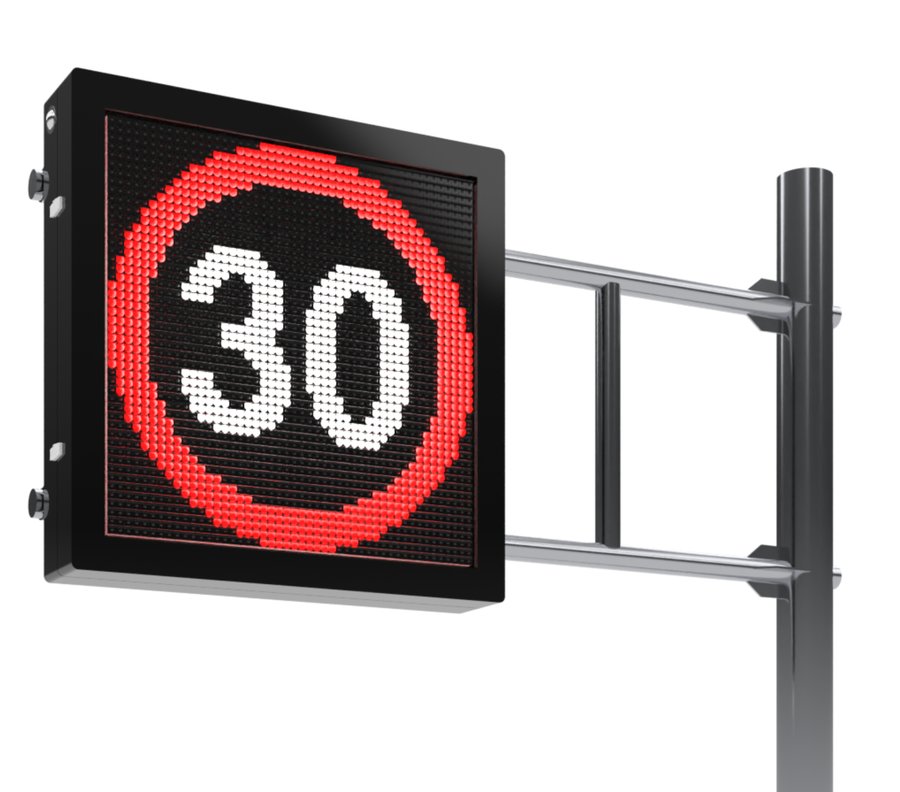

2. 지주 설치

내민식 지주(Ø160mm)에 가로대(ARM)를 내어 표지판을 부착합니다.

3. 제어함

LCD 화면으로 상태를 확인하고 GPS를 실시간 수신하며, LTE 모뎀으로 원격 모니터링을 지원합니다.

■ 잘못된 속도가 나가지 않게 하는 안전 설계

01시각 불확실 → 등교 속도

GPS·서버 시각 동기가 한 번도 없었거나 24시간 넘게 끊기면 등교 속도(30)만 표출합니다.

02시계 출처를 색으로 표시

LCD 시계가 백색이면 GPS, 노랑이면 서버, 적색이면 자체 시계로 동작 중입니다.

03설정값 검증

범위를 벗어난 속도·시각은 쓰지 않고 기본값(등교 30, 야간 50)으로 돌립니다.

04멈추면 자동 재시작

제어기가 응답하지 않으면 약 26초 안에 스스로 다시 시작합니다.

05설정 이중 보관

정전이나 배터리 방전 뒤에도 내부 저장소에서 설정을 복원합니다.

06원격 수동 조작 차단

웹에서는 수동 전환을 할 수 없고, 수동 모드는 현장 검사용으로만 씁니다.

■ 주변 밝기에 따른 자동 밝기 조절

0121단계 자동 조절

기준 5단계와 그 사이 4칸씩, 조도센서 값으로 밝기를 자동 선택합니다.

02순간 변화는 무시

최근 16초 평균 조도로 판단해 전조등이나 그림자에 반응하지 않습니다.

03서서히 전환

단계가 바뀔 때 약 2초에 걸쳐 밝기가 부드럽게 바뀝니다.

04색상별 보정

적·녹·청·황·백 각각 밝기와 전류를 따로 맞춰, 어두울 때도 색이 틀어지지 않습니다.

■ 현장 제어기 / 터치 LCD

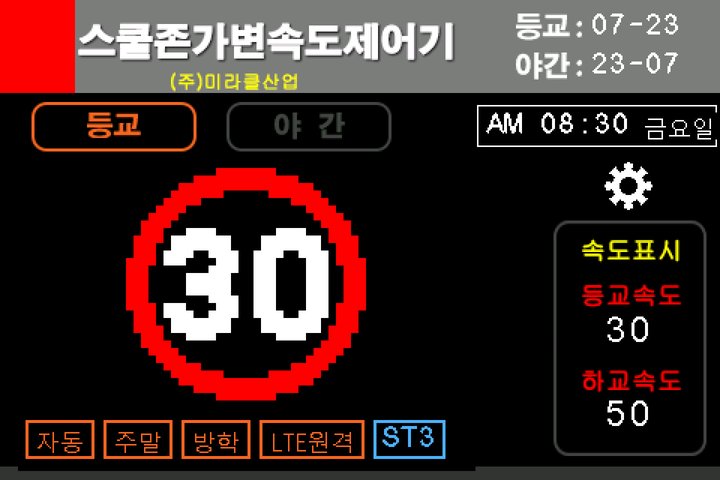

1. 메인 화면

표지판 미리보기, 현재 시각, 운영 상태를 한 화면에 보여 줍니다.

2. 설정 화면

속도·시각·주말·방학·LTE 사용을 현장에서 직접 바꿉니다.

3. 상태 화면

GPS, LTE, 조도센서의 수신 상태를 확인합니다.

4. 밝기 조정 화면

색상별·단계별 밝기와 전류를 맞추고 저장합니다.

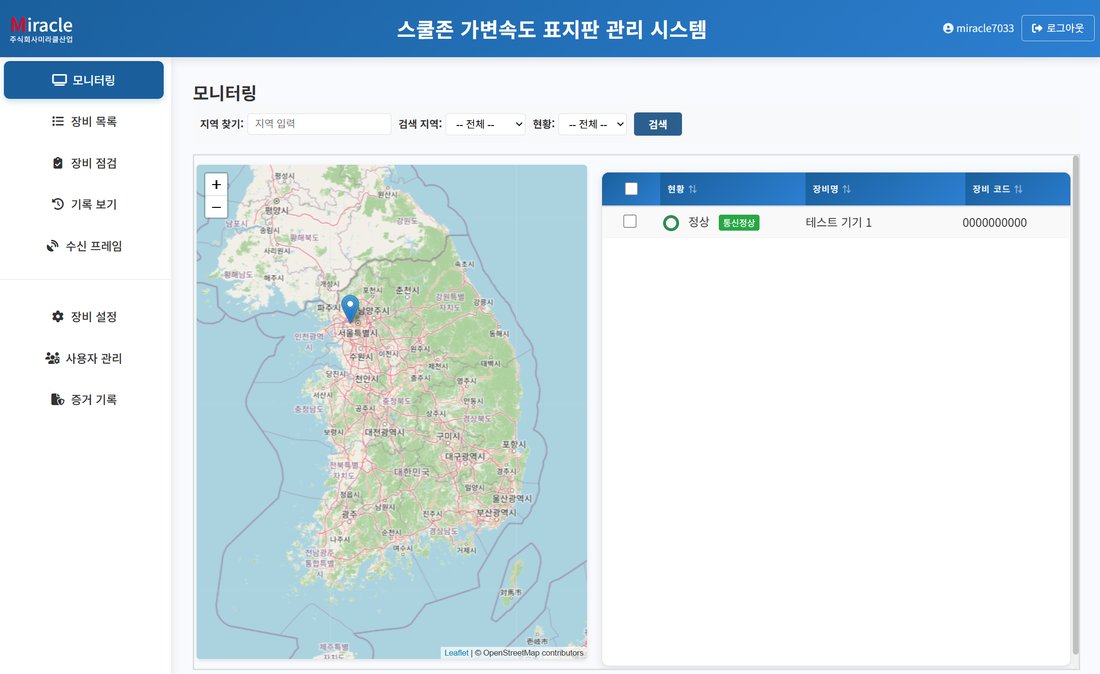

■ 원격관리 웹 (PC · Mobile)

01장비 등록과 학교 검색

학교 이름으로 검색해 학교와 설치 위치를 지정하고, 지도에 자동으로 표시합니다.

02운영 설정

등교·야간 속도와 시각, 주말·방학 적용을 웹에서 바꾸면 현장 제어기로 바로 전송합니다.

03실시간 모니터링

현재 속도, 밝기 단계, 접속 여부와 시계 상태를 한 화면에서 봅니다.

04장애 분류

통신 이상, 전원 이상 등 장애가 생기면 유지보수가 쉽도록 분류해 표시합니다.

05기록 조회와 엑셀 저장

날짜를 골라 장비 이력을 조회하고 엑셀 파일로 저장합니다.

06관할 지역별 권한

사용자마다 관할 지역의 표지판만 조회·설정하도록 권한을 나눕니다.

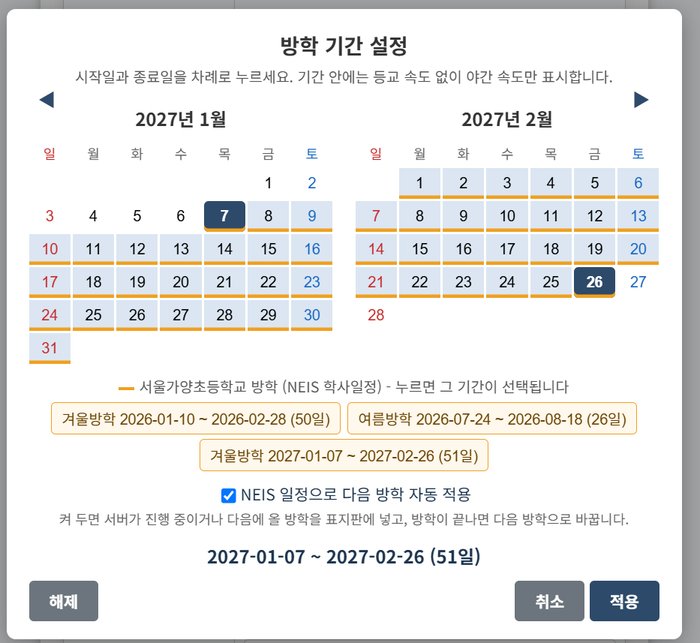

■ 방학과 공휴일은 서버가 자동으로 반영

1시간마다 방학 일정 재확인

학교별 학사일정(NEIS)을 다시 받습니다. 방학이 끝나면 다음 방학으로 넘어갑니다.

12시간마다 공휴일 재확인

공공데이터포털의 공휴일·대체공휴일을 받아 주말과 같이 처리합니다.

표지판에 공휴일 10개 저장

앞으로 120일 안의 공휴일을 표지판에 넣어 둡니다. 통신이 끊겨도 적용됩니다.

■ 표출 기록: 민원에 기록으로 답한다

01표지판 보고

10분마다, 그리고 속도나 상태가 바뀌는 즉시 서버에 알립니다.

02서버 수신

받은 내용을 고치지 않고 원문 그대로 받아 둡니다.

03날짜별 저장

학교 이름 / 연월 / 날짜별 파일과 데이터베이스에 함께 남깁니다.

04위변조 검증

기록을 앞뒤로 이어 두어, 한 줄만 바뀌어도 검사에서 드러납니다.

"그 시각에 표지판은 몇 km/h를 표출하고 있었는가"

과속 단속 민원이 들어왔을 때 날짜와 시각으로 기록을 찾아 답할 수 있고, 조회 결과는 엑셀 파일로 내려받을 수 있습니다.

■ 장애가 생겼을 때 표지판의 동작

상황	표지판 동작	복구
LTE 통신 끊김	저장된 설정과 공휴일로 계속 운영	자동 재접속, 15분 무응답이면 모뎀 재시작
GPS 수신 불가	서버 시각으로 시계를 맞춤	GPS가 돌아오면 자동 전환
GPS·서버 모두 24시간 두절	등교 속도 고정, LCD에 30과 점검중 교대 표시	시각이 맞춰지는 즉시 정상 운영
관리 서버 중단	표지판은 영향 없이 자체 운영	서버 재가동 후 자동 재접속·보고
정전 후 복전	설정 복원, 시각 동기 전까지 등교 속도	GPS·서버 동기 후 정상 운영
조도센서 무응답	마지막 밝기 유지	센서가 돌아오면 자동 반영
제어기 멈춤	약 26초 안에 자동 재시작	재시작 원인을 서버에 보고

■ 규격 / Specification

모델 Model	MS-9900 VSL	MS-6600 VSL
표지규격	900Ø (편도 2차선 이상용)	600Ø (편도 1차선용)
LED Display	900×900 FULL COLOR LED 16×16 DOT (300×300mm) 3단 3열	600×600 FULL COLOR LED 16×16 DOT (300×300mm) 2단 2열
광도 제어	수광센서에 의한 자동 밝기 조절
외함	1m × 1m × 180mm (전문, 후문) A.L & SPC 검정도장	0.7m × 0.7m × 160mm (전문, 후문) A.L & SPC 검정도장
제어함	SUS304 400×500×200mm LCD 터치스크린 / GPS 수신기 / LTE 모뎀
지주	160 - 6m - 2ARM 용융아연도금	140 - 5.5m - 2ARM 용융아연도금
원격관리 프로그램	LTE 모뎀 수신, 사용자 편리한 운영 프로그램 기본 / 주말·공휴일 / 방학기간 자동 기능
인증	가변속도표지 시험성적서 (경찰청 지침)

※ 외함은 전문 개방형으로 유지보수가 쉽고, 지주는 지정색 도장이 가능합니다.

■ 현장 설치 예 / Installation Example

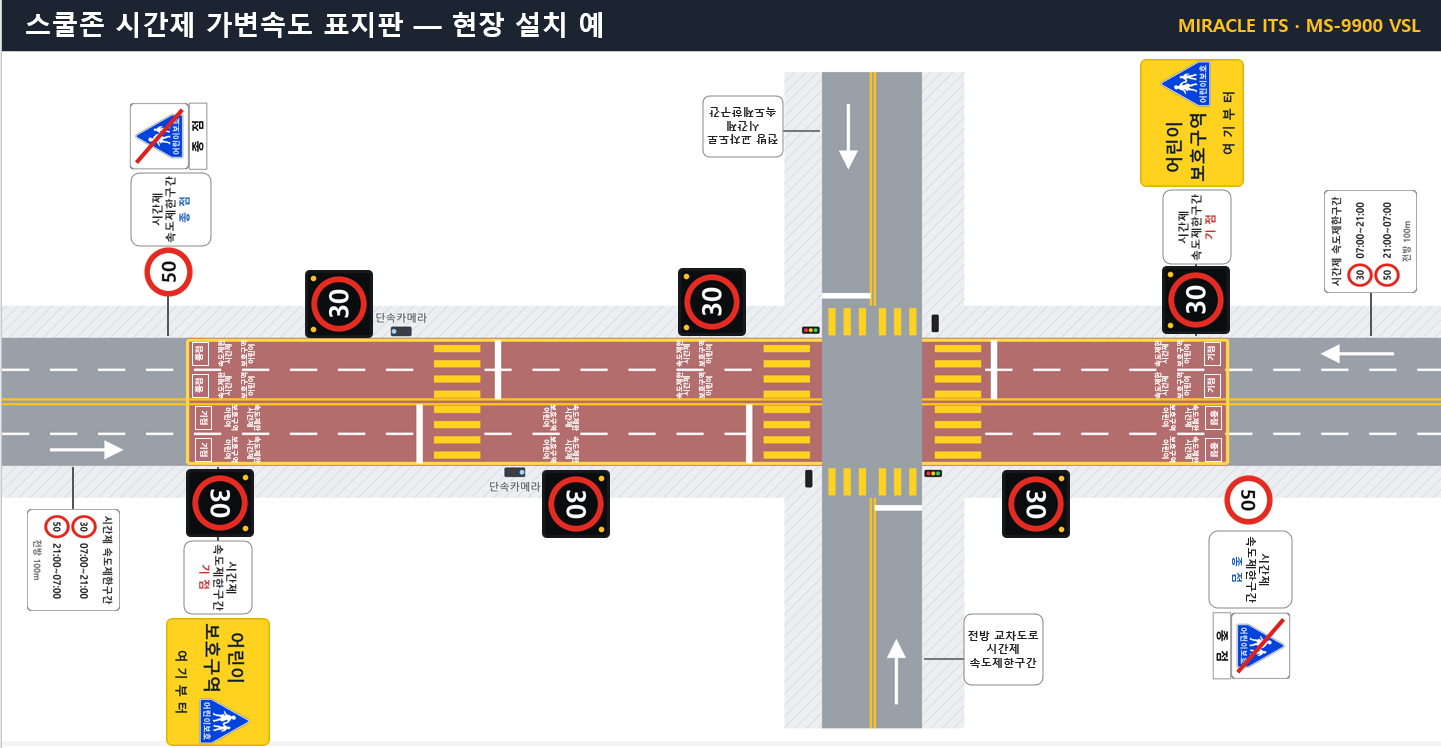

스쿨존 시간제 가변속도 표지판 현장 설치 예 평면도: 어린이보호구역 구간 앞뒤와 교차로에 LED 가변속도 표지판 6기 배치

※ 현장 여건(차로 수, 교차로, 횡단보도 위치)에 따라 표지판 수와 위치는 달라집니다.
